摘 要:本文主要介紹了森蘭高壓試驗電源在高速電機試驗平臺上的應用,為高壓變頻技術在設備制造業測試領域提出了新思路。
關鍵詞: 森蘭變頻 高速電機 測試平臺
一、 前 言
對于空壓機、電機、水泵、風機等設備生產性企業,需要測試不同設備的性能,而受目前電網的限制,其供電電壓、供電頻率的固定,造成對設備制造型企業多樣化產品生產的制約,例如生產的產品電壓等級不同,需要多配置幾個變壓器做電源,為測試其性能又需要購買多個規格的變頻器做測試,投資成本高、且效率低下。對于這種情況,采用森蘭VFPS系列高壓變頻試驗電源,可順利解決現場試驗的需求同時能夠提高現場的測試能力和效率。森蘭VFPS系列高壓變頻試驗電源系統具有精度高,操作方便、測試范圍廣泛、節約試驗成本投入等優點。
二、 項目概況

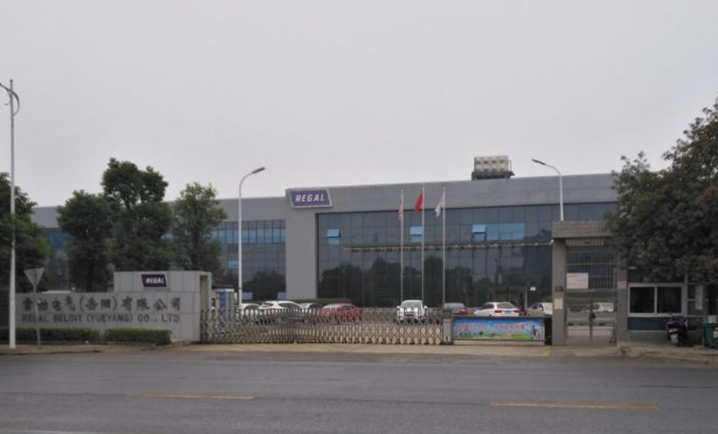

雷勃電氣集團作為大型跨國電氣集團,成立于1955年,總部位于美國威斯康辛州。其中國區總部,2008年設總部于上海,此舉亦是旨在更好地服務于中國區客戶群,提供更便捷優秀的動力整體解決方案與服務。目前,整個中國區擁有10個生產制造基地,員工人數近6,000,產品涵蓋直流電機、交流電機、商用壓縮機密封電機及驅動器整體解決方案、工業電機、發電機,動力傳動整體解決方案等。
作為國際知名電氣集團,雷勃電氣對于產品質量、性能有著卓越的追求,不斷提升廠內測試能力,經半年多的考察,最終選擇森蘭作為合作伙伴共同創建其高速電機測試平臺。目的在于對全系列電機產品進行測試,包括3KV/4.16KV/6KV/10KV/13.6KV產品以及(0~1000KW/0~100Hz)性能測試需求,并適用于國內外市場。
三、 系統改造方案

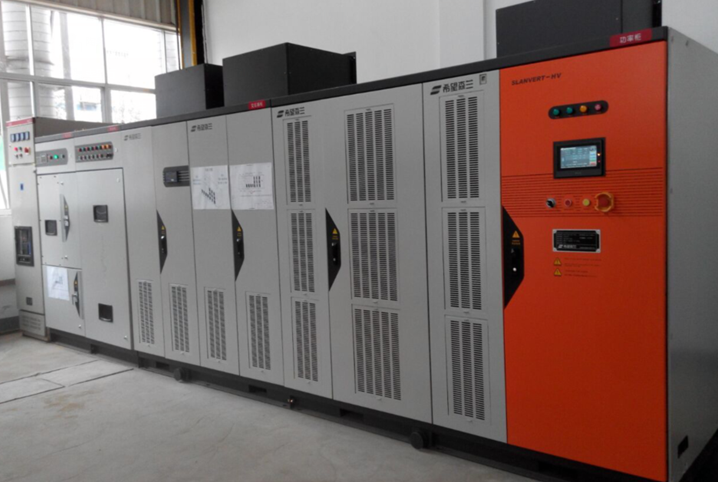

3.1森蘭VFPS系列高壓變頻試驗電源特點:
1)將高壓變頻試驗電源串聯在用戶現場的10KV與高壓電機之間即可。試驗電源的所有部件采用內部連線,用戶只須連接380V/6KV/10KV輸入、高壓輸出、AC220V控制電源和控制信號線即可,方便快捷,操作簡單;
2)試驗電源可滿足指定功率等級以下所有3KV/4.16KV/6KV/10KV/13.6KV產品測試,直接拖動需測試負載進行試驗,節約成本和現場空間,提高效率。
3)該高壓變頻試驗電源適應于中國用戶電網工況,主電源波動不停機,具有瞬時掉電再啟動功能;
4)輸入功率因數高達0.96以上(20%負荷以上),電網側不需要添加功率因數補償裝置;
5)輸出階梯正弦PWM波形,無須輸出濾波裝置,可接普通電機;
6)電流諧波少,滿足國際、國家標準要求,對電網沒有諧波污染;
7)全中文操作界面,具有無噪音、大容量數據存儲、使用壽命長的特點,適應于一般操作人員的水平;
8)可進行運行數據和操作記錄,便于操作人員操作;
9)高壓主回路與控制器之間為光纖連接,安全可靠;
10)作為國產變頻技術的領軍企業,連續七年榮獲“國產變頻器第一品牌”榮譽。是變頻器行業唯一即獲得“中國名牌”產品稱號,又獲得“中國馳名商標”的企業,森蘭變頻器在同行業的同類產品上具有豐富的實踐經驗,產品質量可靠;
3.2變頻電源方案設計
面對復雜的客戶需求,高難度的設計需要,森蘭與用戶方相關技術專家進行了近半年的現場調研交

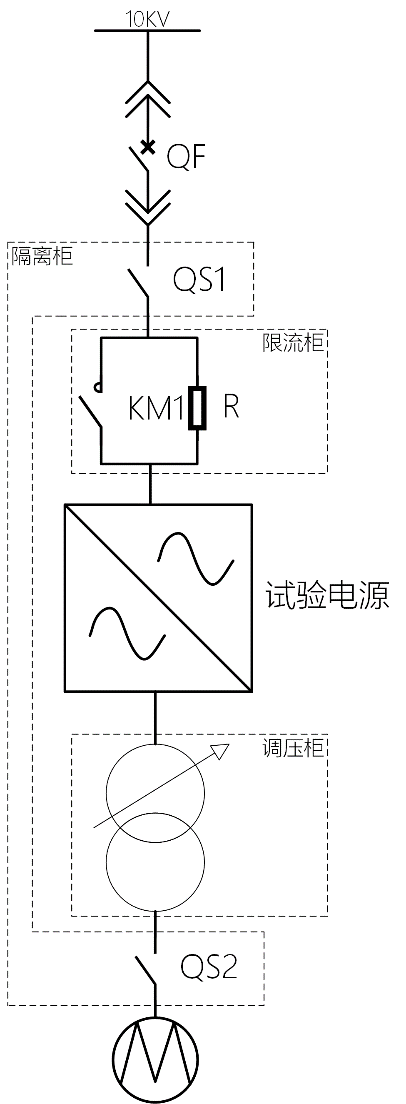

流論證,結合多年豐富的試驗電源應用經驗,最終確認了一套最切合現場實際的解決方案,同時全程提供技術支持,指導用戶現場完成整個系統電源系統改造,方案左圖所示。
此方案為一拖一的典型方案,QS1、QS2為隔離開關。隔離柜作用:方便檢修時有明顯的斷點,確保人身和設備的安全。
試驗電源功能:系統通過森蘭獨有的電源控制系統,為試驗平臺提供3kV、4.16kV、6kV、10KV、13.6KV輸出的電源,頻率0~100Hz,滿足用戶測試需求。試驗電源和上級高壓開關柜QF有閉鎖,在試驗電源故障時,會聯跳上級高壓開關柜。
3.3實施效果
試驗電源投運后,現場則取得了明顯的效果,受到了現場的一致好評,主要解決了現場幾大問題:
1)電網容量不足,測試范圍有限,大功率產品無法測試。
2)提高了系統測試能力,開拓了變頻高速電機測試先河。
3)縮減了大量測試設備成本投入,并提高了測試效果。
4)自動化水平提高,控制更為方便。

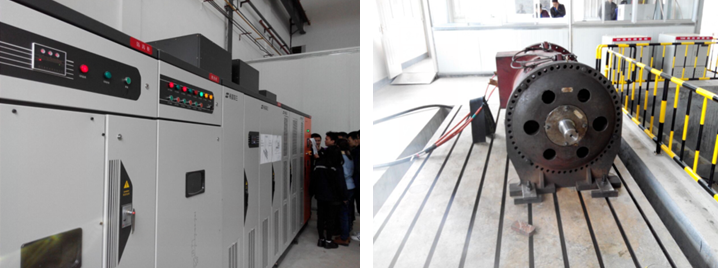

測試現場如下:
四、 結 論
高壓變頻試驗電源,作為基于高壓變頻技術的創新型應用,在設計研發方面有著很大的挑戰性,對于應用經驗的要求也非常之高,森蘭作為國產第一品牌的保持者,始終堅持創新研發,在高壓試驗電源領域取得了突破性進展,先后應用于各類生產制造型企業,包括水泵廠、壓縮機廠、風機廠乃至高等學府,這其中不乏國際知名跨國集團,國內一流企業,這充分說明了森蘭在變頻相關應用領域有著深層次的研究,森蘭人也在以不屈不撓的創新精神迎接機遇與挑戰,為國產高壓變頻技術的發展不斷開拓創新。
