摘要：節能減排和可持續發展戰略已成為全社會的發展趨勢，“十二五”時期，我國發展仍處于可以大有作為的重要戰略機遇期。錫林浩特北車熱源廠現建有4臺設計結構相同的58MW循環流化床鍋爐。一期1#、2#鍋爐一次風機、引風機采用液力耦合器調速，運行成本相對較高，維護工作量大。二期3#、4#鍋爐在建設初期就決定采用調速節能效果較好、性能較高、穩定性可靠的希望森蘭SBH系列高壓變頻器作為循環水泵、一次風機、引風機的變頻調速裝置。本文主要就希望森蘭SBH系列高壓變頻器在錫林浩特市北車熱源廠集中供熱工程項目中循環水泵供水上的應用進行介紹。
關鍵字：供熱、SBH系列高壓變頻器、節能
一、前言
錫林浩特市屬北溫帶大陸性氣候，年平均氣溫1.7℃，平均海拔高度988.5米，冬季時間較長，供熱時間為7個月。近年來，隨著錫林浩特市城市建設步伐不斷加快，新增供熱面積不斷擴大。為了有效緩解了全市熱源緊缺現象，2012年，錫林浩特招商引資并開工建設了北車集團城市節能環保集中供熱項目。錫林浩特市集中供熱工程項目擁有4套58MW供熱鍋爐。該項目一期工程于2013竣工投產，二期3#爐于14年12月并網供熱，有效地緩解了全市熱源緊缺的現象。
二、北車熱源廠工藝汽水系統流程介紹
北車熱源廠汽水系統使用循環水泵并聯母管供水，鍋爐并聯運行的系統方案。該方案具有系統穩定，靈活性好，可靠性高等特點。

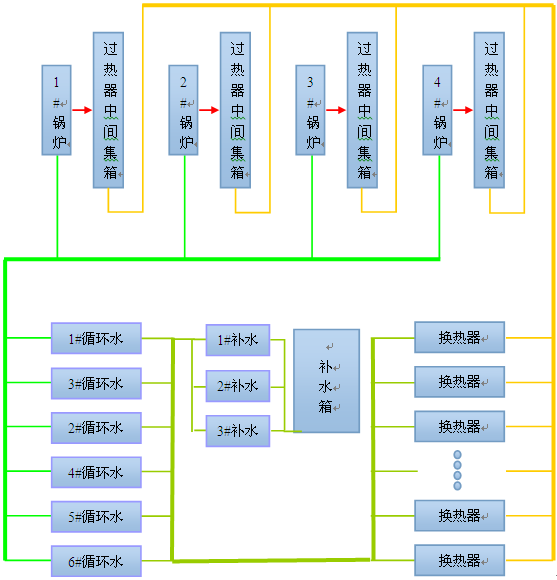

汽水系統工藝流程如下圖所示：
錫林浩特北車熱源廠全面投產后具備320萬平方米取暖供熱能力。其中1#、2#、3#循環水泵為一期供熱水泵，功率為355KW,直接啟動工頻運行方式，采用兩用一備的使用方案。工頻啟停電機會對設備造成沖擊，會引起電機、水泵、閥門、管路故障率增加，維修費用加大，同時對電網和管網都有很大沖擊。4#、5#、6#循環水泵為二期供熱水泵，功率為1250KW。4#、5#采用希望森蘭SBH系列高壓變頻器作為水泵的啟動運行調速裝置。變頻器拖動設備啟停，不會造成設備沖擊，同時經濟節能。6#為固態軟啟動，在調試中因為沖擊太大、故障率高等原因已停止使用。日常供水4#、5#變頻運行，1#、2#、3#作為備用。
現場電機參數如下表所示：
電機參數 | 電機型號 | YPT 560-4 | |
電機功率 | [kW] | 1250 | |
額定電壓 | [V] | 10000 | |
額定電流 | [A] | 86.1 | |
額定轉速 | [rpm] | 1490 | |
功率因數 | 0.88 | ||
生產廠家 | 佳木斯電機股份有限公司 | ||
水泵參數如下表所示:
負載參數 | 負載類型 | 單級雙吸離心泵 | |
負載型號 | KQS N450-N9/673 | ||
額定功率 | [kW] | 1250 | |
額定轉速 | [rpm] | 1480 | |
額定流量 | m3/h | 2300 | |
額定揚程 | m | 130 | |
生產廠家 | 上海凱泉泵業(集團）有限公司 | ||
高壓變頻器參數如下表所示：
變頻器參數 | 產品型號 | SBH-100-1400 | |
額定容量 | kVA | 1600 | |
輸入電壓 | V | 10000 | |
輸出電壓 | V | 10000 | |
輸出頻率 | Hz | 0--60 | |
