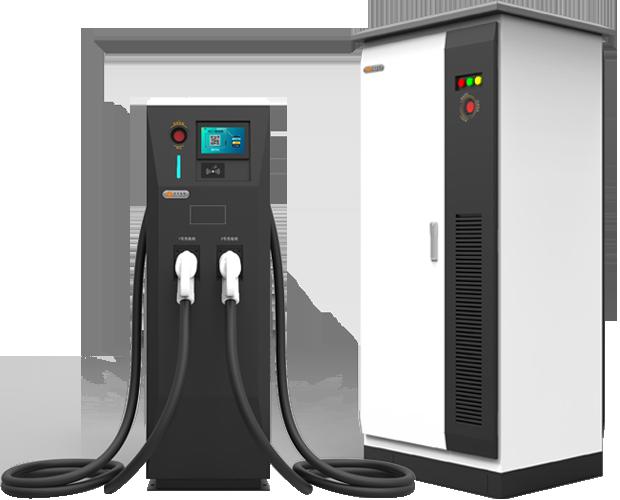

一、產品介紹
1、 具備恒流恒壓恒功率充電功能:適用于對車載高壓電池系統進行充電;
2、 設備具備輸入欠壓、輸入過壓、輸出短路、輸出過壓、輸出過流、電池反接、絕緣檢測、通訊故障等保護功能。外部裝有運行指示燈,能夠?qū)崟r顯示充電系統狀態;
3、 直流充電機具備 CAN 總線接口,用于和電池管理系統通信,在設置為 BMS 充電方式時,充電系統根據電池管理系統的控制命令,實時調整充電電壓、電流,且當電池管理系統發出停止或異常信息后能自動停止充電;
4、 支持 BMS 協議充電方式。BMS 充電方式支持《GB/T 27930-2015 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》或用戶定制協議;
5、 配置真彩觸摸屏作為人機操作界面,同時支持刷卡和手機客戶端掃描二維碼等方式進行充電;
6、 配置有高壓直流國標充電槍,能夠有效保證充電安全;
7、 具有開放、可共享的、數據服務平臺和管理平臺(云平臺);
8、 充電系統能夠確保室外環境正常使用,防護級別為 IP54。
二、產品參數
1、型號: xxxx(整流柜);xxxx(充電樁)
2、功率: 120KW/150KW/180KW/360kW
3、尺寸: 1668*600*1852 mm(包含2臺整流柜);480.4*462.8*1526 mm(充電樁);
4、重量: 348.5kg
5、安裝方式:落地式
6、技術指標:
l 工作電壓:三相五線AC380V±20%;
l 最大輸入電流:500A(單個整流柜);
l 輸出電壓范圍:200V~750V;
l 額定輸出電流:500A;
l 輸出電流誤差:≤±1%;電流<30A,誤差≤±0.3A;
l 輸出電壓誤差:≤±0.5%;
l 功率因數:≥0.99;
l 總諧波電流:≤5%(額定條件下,100%負載);
l 滿載最大效率:97%; ;
l 防護等級:IP54(整流柜),IP54(充電樁);
l 工作環境溫度:-30℃ ~ 55℃;
7、保護特性:輸入過欠壓保護、輸出過欠壓保護、短路保護、過溫保護、過流保護、電池反接保護等
8、應用場景:
l 公交運營
l 物流車、環衛車等快速補電
l 充電設施運營商對外運營
l 大型停車場等
