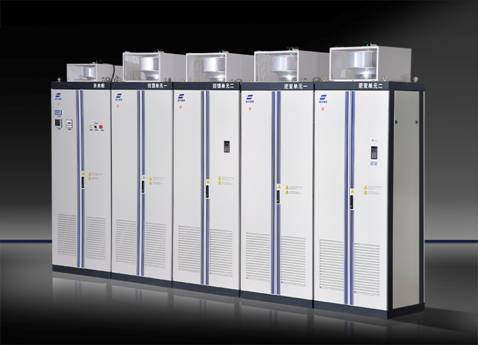

近日,森蘭大功率四象限變頻器――SB70G1100Q6通過了全部的嚴格檢驗和測試,正式交付水泥行業客戶,即將進行安裝調試。據了解,這是目前應用于水泥行業的最大功率四象限變頻器,也是森蘭目前已開發的四象限變頻器最大容量產品。如今,森蘭已具備380V級11kW~600kW、660V級22kW~1200kW全系列四象限變頻器的設計和生產能力。
森蘭四象限矢量控制變頻器主要用于位能負載或者急減速的大慣性負載,制動過程中產生的再生能量回饋到電網,實現能量的雙向流動。變頻器不用安裝能耗制動單元和制動電阻,再生能量不再以熱能的形式消耗,帶來更大的節能效果,并且減速更加平穩可靠。森蘭四象限變頻器前端采用IGBT PWM整流技術,優化SVPWM控制算法,功率因數接近1,減少對電網的諧波污染,讓變頻器真正成為“綠色變頻器”。
森蘭四象限變頻器可應用在位能負載,如礦山下運膠帶輸送機、油田抽油機、礦用提升機、港口起重設備等;或大慣量負載,如離心分離機、水泥制管、動平衡機、龍門刨床、機床主軸等需要快速停車的場合。
森蘭四象限變頻器主要性能、技術指標
項目 | 項目描述 | |
輸入 | 額定電壓,頻率 | 3相:380V、660V,電壓不平衡度:3% 頻率范圍:45~56Hz |
額定容量 | 380V級:11kW~600kW 660V級:22kW~1200kW | |
輸出 | 制動力矩 | 150% TN |
過載能力 | 150%額定電流1分鐘 | |
運行命令通道 | 操作面板給定、自動控制,控制端子給定 | |
模擬輸出 | 2路模擬信號輸出,分別可選0/4~20mA或0/2~10V,可編程 | |
數字輸入 | 3路多功能數字輸入 | |
數字輸出 | 2路多功能集電極開路輸出、1路多功能繼電器輸出 | |
通訊 | 內置RS485通訊接口,支持Modbus協議、USS指令 | |
保護功能 | 過流、過壓、欠壓、輸入和輸出缺相、輸出短路、過熱、外部故障等 | |
環境 | 使用場所 | 海拔低于1000米,室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合 |
工作環境溫度/濕度 | -10~+40℃/<90%RH,無水珠凝結 | |
存儲溫度 | -20~+60℃ | |
振動 | 小于5.9m/s2(0.6g) | |
結構 | 防護等級 | IP20 |
冷卻方式 | 強制風冷,帶風扇控制 |
