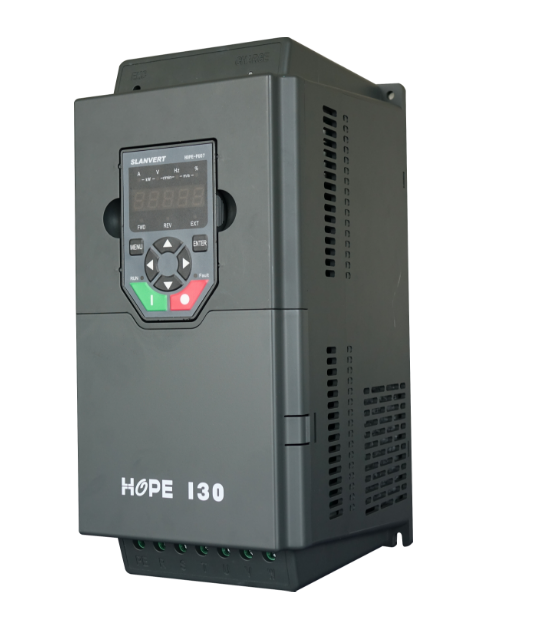

Hope130是希望森蘭推出的精致、實用型變頻器，外觀精致小巧，電路精致完善，功能簡潔實用，菜單劃分清晰合理。Hope130的核心集成了森蘭高性能優化空間矢量變壓變頻算法，具有自動轉矩提升、滑差補償、振蕩抑制、跟蹤起動、失速防止、精確死區補償、自動穩壓、過程PID、自動載頻調整等高級功能，可以適用于大多數工業控制場合。
一、產品特點：
l極簡的設計風格
黃金分割瘦長型設計，內部組件布局合理，抗電磁干擾能力強
l極高的功率密度
小巧精致，超高的功率密度，大幅度的降低安裝空間需求
l極強的控制性能
優化空間電壓矢量控制，使起動力矩更大，減速性能更優
l極便的操作界面
采用國際流行RJ45水晶頭連接，全新工業設計，裝卸及操作方便
l極致的品質保證
二十四載行業研發應用經驗，標準化的設計電路，成就極致品質
l極優的聯保服務
率先引進金鑰匙服務體系，實現全國聯保，讓客戶使用無憂。
二、公共技術規范：
項目 | 項目描述 | |
輸入 | 額定電壓，頻率 | 三相：380V，50Hz /60Hz |
允許范圍 | 電壓波動范圍：-15%~10%；電壓不平衡度：＜3％；頻率：47～63 Hz | |
輸出 | 輸出電壓 | 3相，0V～輸入電壓，誤差小于5％ |
輸出頻率范圍 | 0.00～650.00Hz | |
軟件功能 | 電機控制模式 | 高性能優化空間矢量V/F控制，具有自動轉矩提升、滑差補償 |
運行命令通道 | 操作面板給定、控制端子給定、通訊給定，可通過端子切換 | |
頻率給定通道 | 操作面板、通訊、UP/DOWN調節值、AI可以進行輔助頻率疊加微調 | |
V/F曲線 | 線性V/F曲線和2種降轉矩V/F曲線，有手動轉矩提升、自動轉矩提升 | |
加減速方式 | 直線加減速、S曲線加減速 | |
點動 | 點動頻率范圍：0.10～50.00Hz；點動加減速時間：0.1～60.0s | |
自動電壓調整（AVR） | 當電網電壓在一定范圍內變化時，能自動保持輸出電壓恒定 | |
過程PID | 過程PID調節器，可3段給定、可端子禁止，并提供PID修正模式、休眠模式（適用于供水行業） | |
多段速方式 | 提供7段頻率，由數字端子編碼選擇 | |
其他 | 跟蹤起動、失速防止、振蕩抑制、精確死區補償功能 | |
控制端子 | 模擬輸入AI | 2路AI,電壓型電流型獨立端子可選，帶掉線檢測 |
模擬輸出AO | 2路多功能AO，電壓型電流型獨立端子可選 | |
數字輸入 | 6路多功能數字輸入 | |
數字輸出 | 1路OC型多功能數字輸出；2路多功能繼電器輸出 | |
通訊 | 內置RS485通訊接口，終端電阻可選，支持RTU模式，Modbus協議 | |
環境 | 使用場所 | 使用場所海拔低于1000米，室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水、鹽霧等場合 |
工作環境溫度/濕度 | －10～＋40℃/20～90％RH，無水珠凝結 | |
存儲溫度 | －20～＋60℃ | |
振動 | 小于5.9m/s2（0.6g） | |
結構 | 防護等級 | IP20 |
冷卻方式 | 均為強制風冷 | |
保護功能 | 過流、過壓、欠壓、缺相、輸出相間短路、過熱、電機過載、外部故障、模擬輸入掉線、失速防止等 | |
三、應用領域：
廣泛應用于物流快遞行業、加工制造業等領域，如：離心泵，徑流式/軸流式風機，壓縮機，太陽能水泵，帶式輸送機，輥式輸送機，鏈?zhǔn)捷斔蜋C(jī)等。

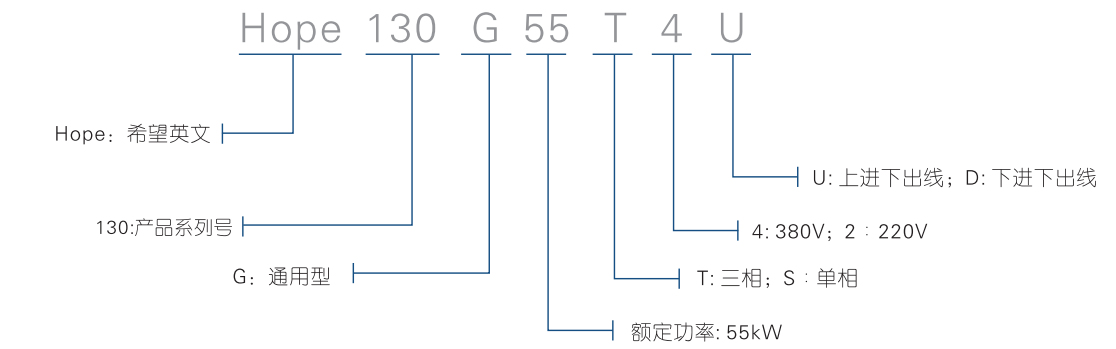

型號說明：
四、HOPE130系列變頻器額定值
變頻器型號 | 額定容量（kVA） | 額定輸出電流（A） | 適配電機(kW) |
Hope130G11T4D | 16 | 24 | 11 |
Hope130G15T4D | 20 | 30 | 15 |
Hope130G18.5T4D | 25 | 37 | 18.5 |
Hope130G22T4D | 30 | 45 | 22 |
Hope130G30T4D | 40 | 60 | 30 |
Hope130G37T4D | 49 | 75 | 37 |
Hope130G45T4D | 60 | 91 | 45 |
Hope130G55T4D | 74 | 112 | 55 |
Hope130G75T4D | 99 | 150 | 75 |
Hope130G90T4D | 116 | 176 | 90 |
Hope130G110T4D | 138 | 210 | 110 |
Hope130G132T4D | 167 | 253 | 132 |
Hope130G160T4D | 200 | 304 | 160 |

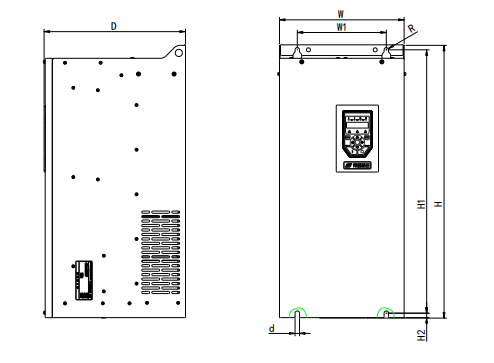

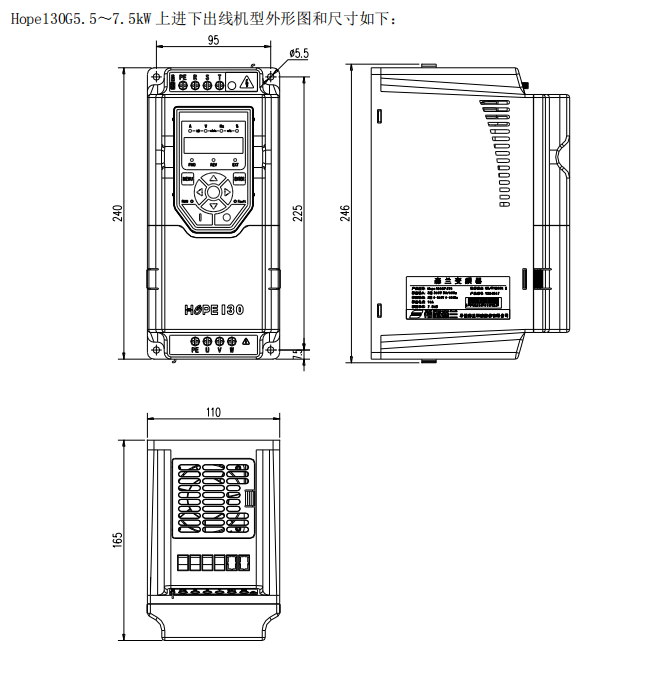

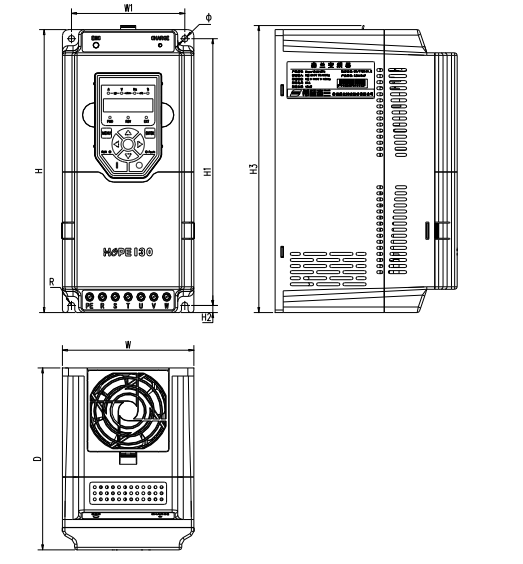

安裝尺寸：
變頻器型號 | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | D (mm) | Φ (mm) | R (mm) |
Hope130G11T4D | 130 | 112 | 280 | 264 | 7 | 284 | 180 | 6.5 | 3.25 |
Hope130G15T4D | 130 | 112 | 280 | 264 | 7 | 284 | 180 | 6.5 | 3.25 |
Hope130G18.5T4D | 155 | 137 | 330 | 314 | 7 | 333.5 | 205 | 6.5 | 3.25 |
Hope130G22T4D | 155 | 137 | 330 | 314 | 7 | 333.5 | 205 | 6.5 | 3.25 |
Hope130G30T4D | 195 | 175 | 400 | 382 | 8 | 403.5 | 222 | 7 | 3.5 |
Hope130G37T4D | 195 | 175 | 400 | 382 | 8 | 403.5 | 222 | 7 | 3.5 |
變頻器型號 | W (mm) | W1 (mm) | H(mm) | H1 (mm) | H2 (mm) | D (mm) | d (mm) | R (mm) |
Hope130G45T4D | 250 | 180 | 498 | 475 | 10 | 298 | 10 | 5 |
Hope130G55T4D | 250 | 180 | 498 | 475 | 10 | 298 | 10 | 5 |
Hope130G75T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
Hope130G90T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
Hope130G110T4D | 280 | 200 | 611 | 590 | 10 | 318 | 10 | 5 |
Hope130G132T4D | 360 | 280 | 715 | 695 | 10 | 315 | 10 | 5 |
Hope130G160T4D | 360 | 280 | 715 | 695 | 10 | 315 | 10 | 5 |
