Hope2000系列高性能變頻器采用集成變壓器和功率單元級聯的經典設計,實現高壓的直接輸出。變頻器采用多重整流,滿足IEEE/GB電網諧波要求,同時輸出電壓的質量十分接近于理想正弦波,因此可以帶動幾乎任何類型(舊式或新式、低速或高速、異步/同步或永磁)的電機;模塊化設計,能夠在運行期間旁路任何一個單元,因此可保證設備的最高可用性;高性能矢量控制使得該變頻器適用于風機泵類、變轉矩和恒轉矩等多種負載類型,同時其內置的斷電自動重啟、同步投切、飛車啟動、主從控制等眾多功能,廣泛應用于冶金、水泥、石油石化、市政、礦業、設備制造等各個行業。
功率等級:6kV 200kVA-7900kVA 10KV 250kVA-12500kVA
冷卻方式:風冷、水冷
基本特點:基于兩/四象限、同步/異步機控制平臺設計,單元級聯可旁路架構的高壓矢量變頻器

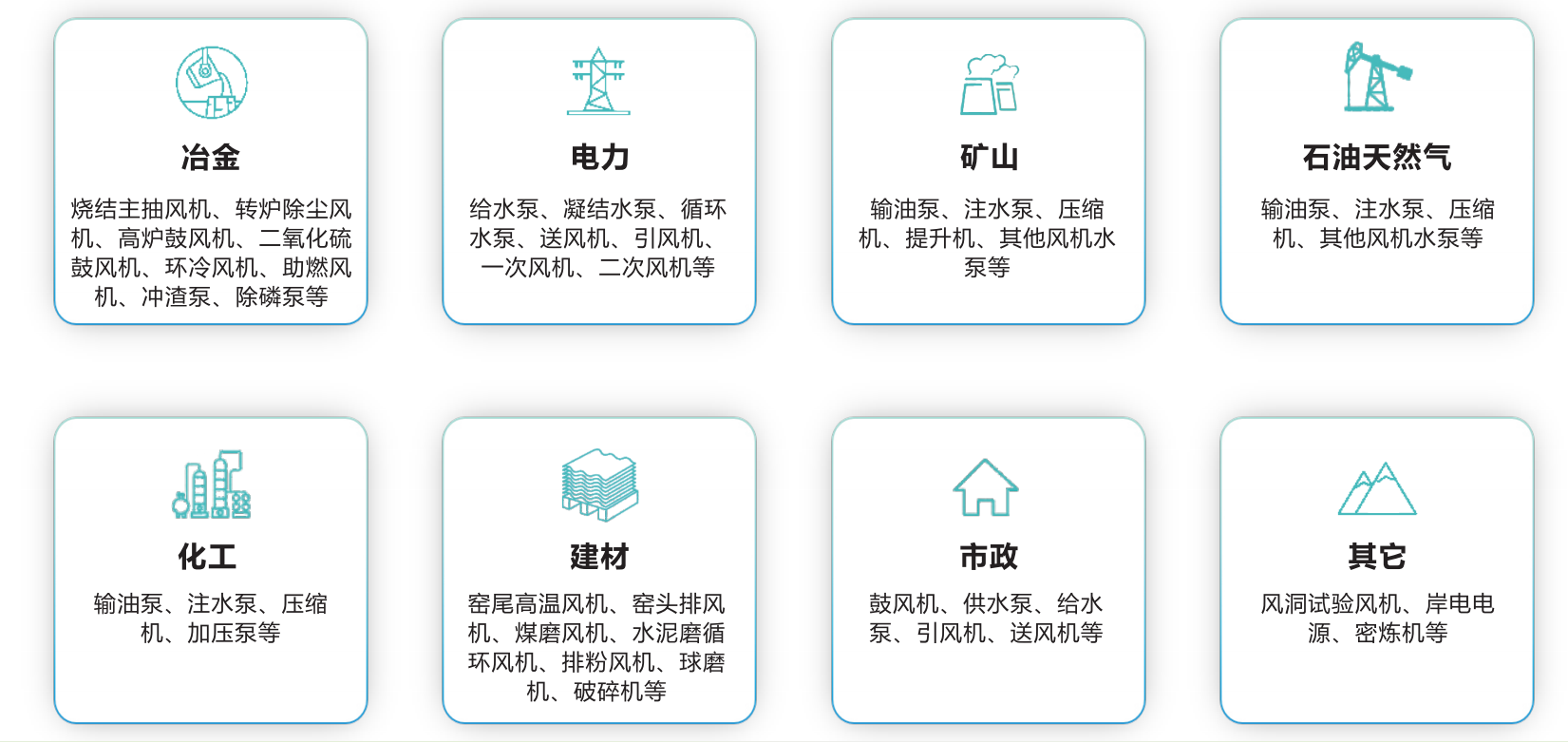

應用領域:石化、電力、化工、冶金、建材、市政等領域的風機水泵節能應用;壓縮機、皮帶機、提升機、球磨機、變頻軟啟動等工藝型應用
競爭優勢:效率高、功率因數高、諧波小、高性能矢量技術、模塊化設計
※ 具體請參考產品規格參數
※ 希望森蘭可為用戶提供量身訂制的特殊高壓變頻器
※頂部風機高度小于500mm
※ 柜體標準色為灰白色(RAL7035),可根據用戶需求訂制。
| 內容 | 參數 | 備注 | |
輸入 | 額定輸入電壓 | 三相, 3~1 1kv±10% | |
額定輸入頻率 | 50/60H±3% | ||
波動電壓 | 電網電壓跌落在35%以內, 變頻器降額運行 | ||
功率因數 | ≥0.96(負載>20%) | ||
輸出 | 額定輸出電壓 | 三相,3 ~1 1 kv | 更高電壓,更大功率請來電咨詢 |
額定輸出電流 | 25~1400A | ||
輸出功率范圍 | 160~20000kw | ||
過載能力 | 一般:120%/1min,150%/3s,160%立即保護 重載:150%/1min,180%/3s,200%立即保護 | 保護曲線可設置 | |
基本 性能 | 逆變器效率 | 98.5% | |
頻率分辨率 | 0.01 HZ | ||
總諧波含量 | ≤4% | 滿足中國國家標準GB14549-93及IEEE519-1992電能質量標準 | |
操控 界面 | 顯示 | 多語言人機界面,能同時顯示輸入(輸出)電壓、電流、功率,功率因數等基本的電氣參數,及變頻器實時運行狀態,報警故障記錄及事件記錄功能 | |
設置 | 多功能參數設置 | ||
操作 | 本地觸控、 DCS及現場操作箱遠控、 上位機通訊控制 | ||
控制 | 電機控制模式 | 無PG V/F控制、有PGV/F控制、無PG矢量控制、有PG矢量控制 | |
加減速時間 | 0.1~3600.0S可調 | ||
模擬輸入輸出量 | 3路模擬量輸入、4路模擬量輸出 | ||
數字輸入輸出量 | 8路數字輸入,5路數字量輸出(可擴展)內部虛擬REV/FWD、正/反轉點動等38種數字輸入功能可設置報警/敞障輸出、正/反轉運行狀態等52種數字輸出功能可設置 | ||
通訊功能 | RS485、MODBUS-RTU(標配) PROFIBUS-DP(選配)、TCP/IP(選配) | ||
控制電源容量 | 單相220VAC/3kVA,50/60HZ(根據項目需要,可選直流電源) | ||
主要控制功能 | 瞬時掉電再啟動、轉矩提升、回避頻率、單元旁路飛車”起動、系統自診斷、系統工頻旁路 | ||
保護功能 | 過電流、過負荷、短路、三相電流不平衡、瞬時掉電、輸入(輸出)缺相、過電壓、欠壓、變頻器過熱、外部故障停機(NO.NC)、功率單元自動旁路等 | ||
環境及其他 | 環境溫度濕度 | -10~40℃, 20%~90%(無凝露) | 特殊環境 請來電咨詢 |
存放溫度 | -40~70℃ | ||
海拔高度 | <2000米, 高于2000米需降額使用 | ||
冷卻方式 | 強迫風冷 | ||
防護等級 | IP30 | 其它來電咨詢 | |
使用場所 | 室內、 無爆炸性或腐蝕性氣體、 無導電粉塵、 無油污霧 | ||

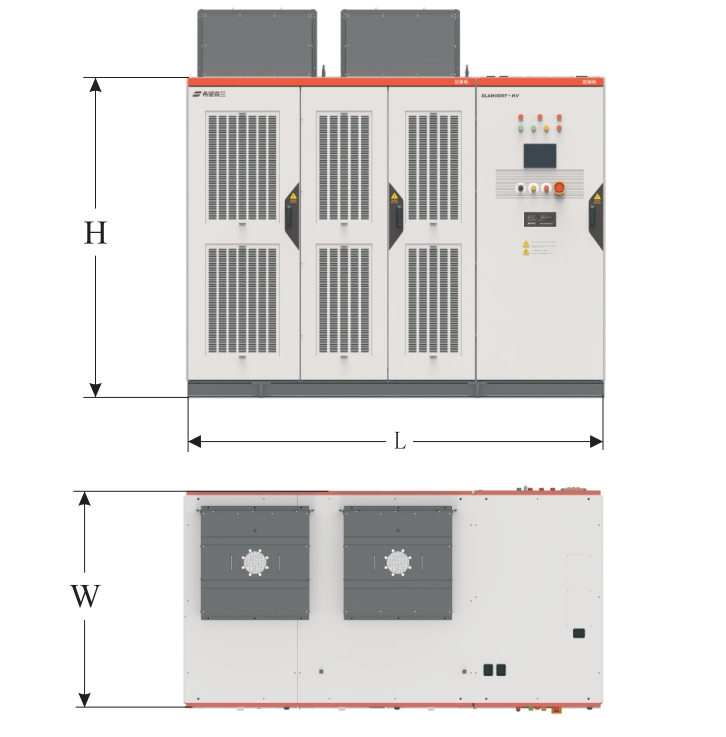

Hope2000系列尺寸圖

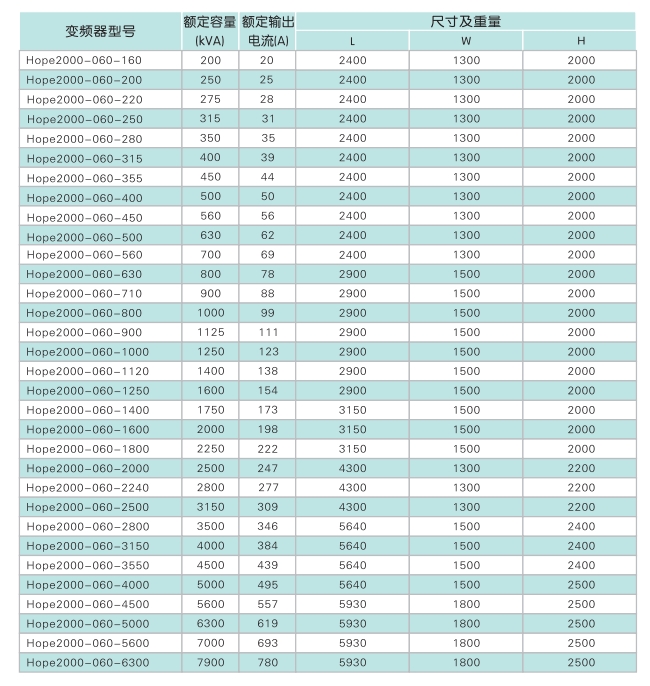

電壓等級6kV

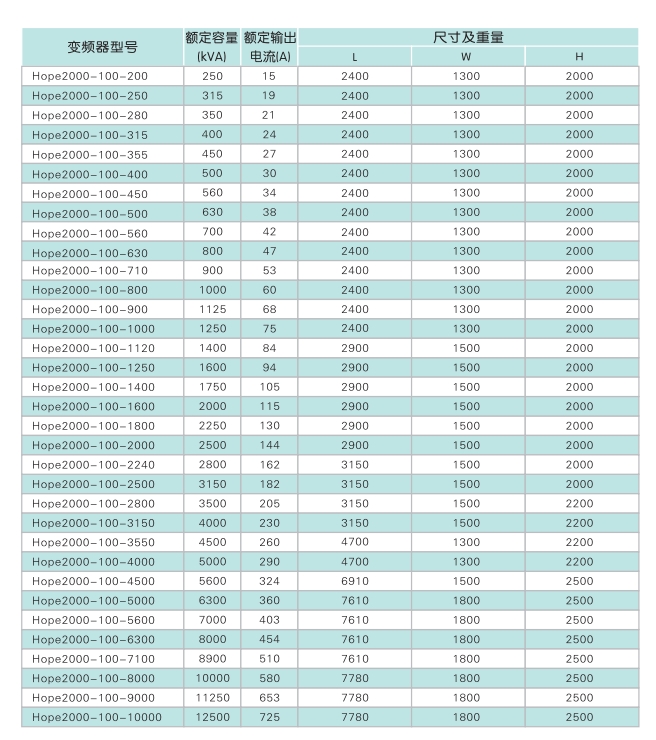

電壓等級10kV
※
1.此為無旁路柜型整機尺寸:手動旁路長度需在此基礎上增加;
2.變頻器容量可根據要求適當調整;
3.整體尺寸高度不包含風機的高度。
